ProLAN: Эксперт

NPM Analyst

Структурная схема

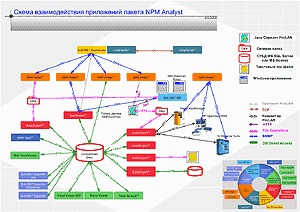

Рисунок 1. Структурная схема взаимодействия программ, входящих в состав пакета ProLAN: Эксперт (NPM Analyst)

D1/1. Windows-сервис NPM Probe сохраняет закодированные файлы, содержащие значения метрик и "светофоров", в сетевой папке.

D1/2. Любое Windows-приложение, используя SLA-ON API, сохраняет закодированные файлы, содержащие значения метрик и "светофоров", характеризующих работу этого приложения, в сетевой папке. Это справедливо, как для бизнес-приложений, так и для GUI-роботов, созданных с использованием программ IBM (Rational) Robot, Mercury WinRunner и аналогичных.

D2/1. Windows-сервис NPM Probe поддерживает ProLAN MIB "отдает" значения измеряемых метрик и "светофоров" любой SNMP-консоли, в том числе приложению StatKeeper. Данные отдаются в открытом (не закодированном) виде.

D2/2. Любое Windows-приложение, используя SLA-ON API, "отдает" значения измеряемых метрик и "светофоров" любой SNMP-консоли, в том числе приложению StatKeeper. Данные отдаются в открытом (не закодированном) виде. Это справедливо, как для бизнес-приложений, так и для GUI-роботов, созданных с использованием программ IBM (Rational) Robot, Mercury WinRunner и аналогичных.

D3. Windows-сервис NPM Probe сохраняет данные, полученные с использованием технологий NetFlow и sFlow, непосредственно в консолидированной базе данных пакета ProLAN: Эксперт (NPM Analyst).

D4/1. Windows-сервис NPM Probe автоматически отсылает по протоколу HTTP закодированные файлы, содержащие значения метрик и "светофоров". Приемником данных является Java сервлет компании ProLAN.

D4/2. Любое Windows-приложение, используя SLA-ON API, автоматически отсылает по протоколу HTTP закодированные файлы, содержащие значения метрик и "светофоров", характеризующих работу этого приложения. Приемником данных является Java сервлет компании ProLAN. Это справедливо, как для бизнес-приложений, так и для GUI-роботов, созданных с использованием программ IBM (Rational) Robot, Mercury WinRunner и аналогичных.

D5/1 - D5/4. Windows-приложение SLA-ON Operations: автоматически определяет перечень метрик и "светофоров", измеряемых сервисом NPM Probe; забирает измеренные значения метрик и "светофоров", используя для этого SNMP.

D6. Консоль приложения ProLAN-Монитор (Remote Hands), интегрированная с приложением SLA-ON Operations (являющаяся его частью) передает агентам ProLAN-Монитор (Remote Hands), установленным на управляемых компьютерах, управляющие воздействия (движение мыши, нажатие клавиш), а в ответ получает состояние экрана управляемых компьютеров. Взаимодействие консоли ProLAN-Монитор (Remote Hands) с агентами ProLAN-Монитор (Remote Hands) осуществляется по собственному протоколу ProLAN, работающему над TCP.

D7/1 - D7/3. Компания ProLAN разработала серию коннекторов, позволяющих в режиме реального времени импортировать данные из различных систем сетевого управления, в том числе, из MS Performance Monitor, HP OpenView NNM, NetIQ AppManager, NI Observer. Импорт данных осуществляется с использованием соответствующих "фирменных" API. Коннектор к пакету NetIQ AppManager несколько отличается от коннекторов к другим системам, т.к. позволяет не только импортировать, но и автоматически экспортировать данные в AppManager. Коннекторы реализованы в виде заданий (Jobs), входящих в состав windows-сервиса AutoImport.

D7/1(2) - D7/3(2). Компания ProLAN разработала и официально зарегистрировала ProLAN SNMP MIB (Management Information Base). Поэтому любая система сетевого управления, поддерживающая SNMP, в том числе HP OpenView NNM, NetIQ AppManager, NI Observer, в режиме реального времени может получать значения метрик и "светофоров", измеряемых сервисами NPM Probe.

D8. В состав windows-сервиса AutoImport входит задание (Job), позволяющее в режиме реального времени анализировать (разбирать) лог файлы типового формата (время-значение-значение).

D9/1 - D9/2. В состав windows-сервиса AutoImport входит задание (Job), позволяющее в режиме реального времени декодировать файлы данных, содержащих значения метрик и "светофоров".

D10. В состав windows-сервиса AutoImport входит задание (Job), позволяющее в режиме реального времени импортировать/экспортировать данные, физически находящиеся в другой базе данных пакета ProLAN: Эксперт (NPM Analyst).

D11. Java сервлет компании ProLAN сохраняет закодированные файлы, содержащие значения метрик и "светофоров", в сетевой папке.

D12. Приложение StatKeeper автоматически сохраняет в консолидированной базе данных пакета ProLAN: Эксперт (NPM Analyst) значения метрик и "светофоров", измеренных сервисом NPM Probe или полученных с использованием SLA-ON API.

D13/1 - D13/5. Сервис AutoImport автоматически сохраняет в консолидированной базе данных пакета ProLAN: Эксперт (NPM Analyst) всю полученную информацию, в том числе, значения метрик и "светофоров", данные, импортированные из других систем сетевого управления, данные, полученные в результате анализа лог файлов; данные, импортированные из другой базы данных пакета ProLAN: Эксперт (NPM Analyst). Кроме этого, в состав сервиса AutoImport входят задания (jobs), позволяющие управлять данными, хранящимися в консолидированной базе данных, а именно: архивировать данные, перемещать данные, удалять данные и т.п.

D14. Windows-приложение NPM Visor в режиме реального времени осуществляет экспертный анализ метрик и светофоров, хранящихся в консолидированной базе данных пакета ProLAN: Эксперт (NPM Analyst).

D15. Web-приложение Web TrendViewer в режиме реального времени отображает значения метрик и светофоров, хранящихся в консолидированной базе данных пакета ProLAN: Эксперт (NPM Analyst), а также автоматически строит отчеты (в формате pdf) на основе этих данных.

D16/1-D16/3. Windows-приложение SLA-ON Reporter автоматически строит отчеты (в формате pdf) на основе данных, хранящихся в консолидированной базе данных пакета ProLAN: Эксперт (NPM Analyst).

D17/1-D17/3. Windows-приложения Trend Viewer и Trend Viewer.NET в удобном для анализе виде отображают значения метрик и "светофоров", хранящихся в консолидированной базе данных пакета ProLAN: Эксперт (NPM Analyst). Windows-приложение Trend Analyst дополнительно осуществляет корреляционный, регрессионный и вероятностный анализ этих данных.

D18. Windows-приложение SLA-ON Operations настраивает работу приложения StatKeeper, а именно: задает значения метрик и "светофоров", которые программа StatKeeper должна сохранять в консолидированной базе данных пакета ProLAN: Эксперт (NPM Analyst). Приложение SLA-ON Operations и приложение StatKeeper должны выполняться на одном компьютере.
